Jak zjistit, zda máte mrtvý válec?

Co vlastně znamená mrtvý válec

Mrtvý válec je válec, který nestřílí – což znamená, že uvnitř této komory během normálního cyklu motoru neprobíhá žádné spalování. Na motocyklu je to vážný problém, protože většina motocyklů běží na dva, tři nebo čtyři válce a ztráta byť jednoho válce dramaticky sníží váš efektivní výkon. Na paralelním zdvojeném zařízení jste okamžitě na 50 % kapacity. Na čtyřválcovém sportbiku ztratíte 25 % výkonu a motor poběží s velmi hrubým, nerovnoměrným charakterem, který pocítíte v celém podvozku.

Nejpřímější odpověď: pokud váš motocykl jede špatně, má znatelně snížený výkon, páchne jako nespálené palivo nebo vynechává zapalování při volnoběhu a při zatížení, existuje velká šance, že jeden z vašich válců přestal střílet. Tento článek vás provede všemi způsoby, jak to potvrdit, co to způsobuje a jak to vyřešit.

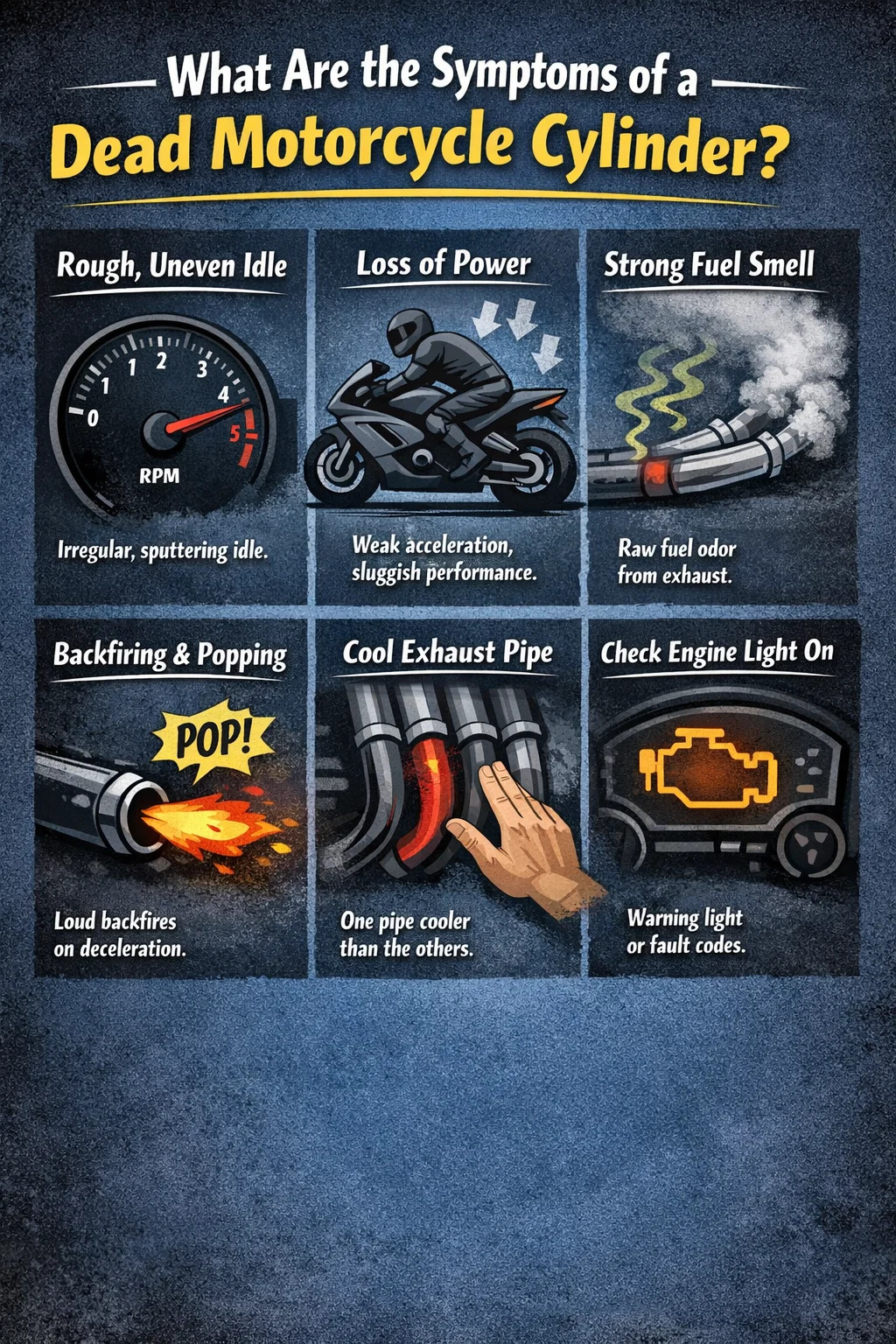

Nejzřetelnější příznaky mrtvého Motocyklový válec

Než vytáhnete nějaké nástroje, vaše smysly vám obvykle dají první vodítka. Jezdci, kteří své kolo dobře znají, často zjistí problém během prvních několika minut po nastartování motoru. Zde jsou příznaky, které nejvíce přímo ukazují na válec, který přestal fungovat.

Hrubý, nerovnoměrný nečinný

Zdravý víceválcový motor běží na volnoběh s konzistentním rytmem. Když vypadne jeden válec, motor vyvine klouzavý, nerovnoměrný rytmus. Na čtyřválcové motorce to zní spíše jako vlající nebo pulzující volnoběh než plynulé předení, které byste normálně očekávali. Na dvojčeti se motorka může třást víc než obvykle a zvuk výfuku bude znít zřetelně – spíš jako jednoválcové hučení než charakteristický twin beat.

Výrazná ztráta moci

Pokud se vaše motorka náhle zpomalí, má potíže s akcelerací na rychlost na dálnici nebo se pod zatížením zaboří, nestřílející válec je hlavním podezřelým. Řadový čtyřválec o objemu 600 ccm s výkonem kolem 110 koní na všechny čtyři válce bude při provozu na tři cítit znatelně slabší. Je možné, že stále budete moci jezdit, ale odezva na plyn bude plochá a tah na horním konci bude pryč.

Silný zápach surového paliva z výfuku

Když válec nestřílí, směs paliva a vzduchu je tlačena přes spalovací komoru a ven výfukem, aniž by byla spálena. To vytváří velmi znatelný zápach surového paliva z výfukového potrubí. V některých případech můžete dokonce vidět malé množství černého kouře nebo si všimnout zbytků paliva kolem výfukového otvoru postiženého válce u nastavení s více výfuky.

Backfiring nebo Popping

Nespálené palivo vstupující do výfukového systému se může ve směru proudění vznítit a způsobit zpětné vznícení nebo praskání, zejména při zpomalování. Zatímco určité praskání při zpomalení je normální na motocyklech s štíhlou mapou, konzistentní praskání v kombinaci s dalšími příznaky zde je silným indikátorem problému s válcem.

Jedno výfukové potrubí znatelně chladnější než ostatní

Jedná se o jednu z nejspolehlivějších fyzických kontrol, které můžete na motocyklu s více výfuky provést. Po několika minutách chodu motoru opatrně – bez dotyku – držte ruku u každého sběrače výfuku. Na pracovním válci bude potrubí příliš horké, než aby se k němu přiblížilo. Výfukové potrubí mrtvého válce bude výrazně chladnější, někdy sotva teplé, protože žádné spalování nevytváří teplo. U motocyklů s výfukovým systémem 4v1 tento test funguje nejlépe u jednotlivých hlavových trubek v blízkosti motoru.

Zkontrolujte kontrolky motoru nebo chybové kódy

Moderní motocykly se vstřikováním paliva a palubní diagnostikou často generují kód vynechání zapalování nebo specifickou závadu válce, když válec přestane přispívat ke spalování. Pokud svítí varovná kontrolka na palubní desce, připojte diagnostický nástroj nebo použijte režim autodiagnostiky motocyklu (dostupný u mnoha modelů Yamaha, Honda, Kawasaki a BMW) a přečtěte si uložené kódy, než uděláte cokoliv jiného.

Diagnostické testy krok za krokem k potvrzení mrtvého válce

Podezření na mrtvý válec a jeho potvrzení jsou dvě různé věci. Použijte následující testy v daném pořadí – postupují od jednoduchých a neinvazivních k složitějším mechanickým kontrolám.

Test 1: Test vytažení zapalovací svíčky

Při běžícím motoru (nebo ihned po jeho vypnutí) sejměte krytku zapalovací svíčky z jednoho válce. Na zdravém válci způsobí odpojení uzávěru zátky okamžitý znatelný pokles otáček motoru a zvýšení drsnosti – motor bude protestovat. Pokud vytáhnete uzávěr z podezřelého mrtvého válce a chování motoru se vůbec nezmění, tento válec již nic nepřispíval. Jedná se o rychlou metodu bez použití nářadí, která spolehlivě funguje na karburátorových a starších motorkách se vstřikováním paliva.

Upozornění: U moderních motocyklů se vstřikováním paliva to může způsobit chybové kódy. Než budete pokračovat, vždy zkontrolujte, zda váš konkrétní model podporuje tento typ živého testování.

Test 2: Kontrola zapalovací svíčky

Vyjměte zapalovací svíčku z podezřelého válce a pečlivě ji prohlédněte. Zástrčka, která správně odpálila, bude na elektrodě vykazovat světle hnědou nebo šedou barvu. Zástrčka z mrtvého nebo vynechávajícího válce bude vypadat velmi odlišně:

• Mokrý palivem – znamená, že palivo se dostává do válce, ale nevznítí se
• Černý a sazovitý – označuje bohatou směs nebo vynechávání zapalování
• Bílá nebo s puchýři – označuje přehřátí, pravděpodobně kvůli chudému stavu nebo problému s chlazením
• Prasklý izolátor nebo poškozená elektroda — samotná zástrčka selhala
• Znečištěný olej – olej se dostává do spalovací komory a zanáší zátku

Zkuste vyměnit podezřelou zástrčku za dobrou zástrčku z jiné láhve nebo zcela novou. Pokud poté válec normálně vystřelí, byl váš problém se zástrčkou. Pokud se vynechávání zapalování po výměně svíčky přesune na jiný válec, potvrdili jste, že je vadná svíčka, ne něco hlubšího.

Test 3: Jiskrový test

Vyjměte zapalovací svíčku, znovu ji připojte k jejímu uzávěru a uzemněte tělo svíčky proti bloku motoru nebo rámu. Natočte motor (nestartujte) a dávejte pozor na silnou modrou jiskru. Slabá oranžová jiskra, přerušovaná jiskra nebo vůbec žádná jiskra značí problém se zapalováním – buď samotná zástrčka, cívka nebo kabeláž. Zdravá jiskra by měla být jasně modrobílá a konzistentní s každým otočením kliky.

Test 4: Test komprese

Pokud se jiskra potvrdí, ale válec stále nepálí, dalším krokem je test komprese. Vyjměte zapalovací svíčku, našroubujte do otvoru pro svíčku kompresní měrku a protočte motor několika zdvihy. Zdravý válec motocyklu obvykle produkuje mezi 150 a 200 PSI , i když se to liší podle konstrukce motoru. Porovnejte hodnotu se specifikací výrobce pro váš model.

• Hodnota pod specifikací o více než 10–15 % naznačuje opotřebení kroužku nebo ventilu
• Hodnota blízko nuly znamená katastrofální poruchu – prasklé těsnění hlavy, spálený ventil nebo silně opotřebené kroužky
• Válce na stejném motoru by měly být od sebe vzdáleny asi 10 %.

Test 5: Test úniku

Test úniku poskytuje konkrétnější informace než test komprese. S pístem v horní úvrati při kompresním zdvihu je do válce přiváděn stlačený vzduch. Pak posloucháte, kudy vzduch uniká. Syčení vzduchu z karburátoru nebo tělesa škrticí klapky indikuje problém sacího ventilu. Vzduch přicházející z výfukových bodů k problému s výfukovým ventilem. Bublání v nádržce chladicí kapaliny naznačuje prasklé těsnění hlavy. Vzduch z odvětrání klikové skříně směřuje na opotřebované pístní kroužky. Procento úniku pod 5 % je vynikající; více než 20 % znamená, že válec vyžaduje vážnou pozornost.

Test 6: Kontrola dodávky paliva (motocykly se vstřikováním paliva)

Pokud se potvrdí, že jiskra i komprese jsou dobré, problém může spočívat v dodávce paliva. U motocyklů se vstřikováním paliva použijte diagnostický nástroj ke kontrole, zda vstřikovač podezřelého válce přijímá pulzní signál a zda se správně otevírá. Vstřikovač, který je ucpaný, zavřený nebo nepřijímá spouštěcí signál, bude mít za následek válec, do kterého se nikdy nedostane palivo – a proto se nikdy nespálí.

Společné hlavní příčiny mrtvého válce motocyklu

Jakmile potvrdíte mrtvý válec, pochopení příčiny spočívá v rozdílu mezi rychlou opravou a úplnou přestavbou motoru. Zde jsou nejčastější viníci, seřazení zhruba od nejčastějších po nejméně běžné v každodenních jízdních situacích.

Selhání zapalovací svíčky

Toto je nejčastější a nejsnáze opravitelná příčina. Zapalovací svíčky mají omezenou životnost. Většina výrobců doporučuje výměnu každých 8 000 až 16 000 mil, v závislosti na typu zástrčky (měď vs. iridium vs. platina). Zátky mohou předčasně selhat v důsledku znečištění olejem, nesprávného tepelného rozsahu nebo výrobní vady. Oprava je jednoduchá výměna zástrčky – oprava, která ve většině případů stojí méně než 20 USD a u většiny motocyklů trvá méně než 30 minut.

Selhání zapalovací cívky

Každý válec (nebo pár válců, v závislosti na konstrukci) má cívku, která generuje vysokonapěťový impuls potřebný k zapálení zapalovací svíčky. Když cívka selže, válec, kterému slouží, nedostane jiskru. Selhání cívky je častější na motocyklech s vysokým počtem najetých kilometrů nebo na těch, která byla vystavena vlhkosti. Odpor cívky můžete otestovat multimetrem — porovnejte naměřenou hodnotu se specifikací ve vaší servisní příručce. Pokud je mimo rozsah, vyměňte cívku.

Ucpaná tryska karburátoru nebo vstřikovač paliva

U motocyklů s karburátorem může zablokovaná hlavní tryska nebo pilotní tryska v jednom karburátoru vyhladit válec paliva, zatímco ostatní běží normálně. To je běžné zejména u motocyklů, které byly uloženy s palivem v sacharidech – palivo s příměsí etanolu zanechává lepkavé zbytky laku, které mohou blokovat velmi malé průchody. U motocyklů se vstřikováním paliva má ucpaný nebo elektricky selhaný vstřikovač stejný účinek. Čištění vstřikovače pomocí speciálního proplachovacího nebo ultrazvukového čističe často problém vyřeší bez úplné výměny.

Problémy s ventily

Spálené výfukové ventily jsou známým poruchovým režimem u motocyklů, které byly delší dobu provozovány na chudou směs, nebo u motorů, kde nebyly zachovány vůle ventilů. Spálený ventil nemůže správně utěsnit spalovací komoru a komprese dramaticky klesá — někdy až téměř k nule na tomto válci. Zaseknutý otevřený ventil má podobný účinek. Tento typ opravy vyžaduje vytažení hlavy válců, což je u většiny motocyklů minimálně celodenní práce.

Profouknuté těsnění hlavy

Poškozené těsnění hlavy umožňuje únik spalin a pokles tlaku ve válci. V závislosti na tom, kde těsnění selže, může také propouštět chladicí kapalinu do spalovací komory (hledejte bílý kouř z výfuku a mléčný vzhled v oleji). Porucha těsnění hlavy je u řádně udržovaných motocyklových motorů poměrně neobvyklým způsobem poruchy , ale vyskytuje se – zejména na motorech s nucenou indukcí, na těch, která se přehřála, nebo na starších příkladech s vysokým počtem najetých kilometrů.

Opotřebené pístní kroužky nebo vrtání válce

Při velmi vysokém počtu najetých kilometrů – obvykle za 50 000–80 000 mil u většiny motocyklových motorů, i když se to výrazně liší podle typu motoru a historie údržby – se pístní kroužky mohou opotřebovat do té míry, že již netěsní proti vrtání válce. To způsobuje nízkou kompresi a umožňuje pronikání oleje do spalovací komory. Jedním z příznaků je zátka znečištěná olejem. Toto je nejdražší scénář opravy, který obvykle vyžaduje úplnou přestavbu motoru nebo minimálně generální opravu na nejvyšší úrovni.

Jak počet válců ovlivňuje příznaky, kterých si všimnete

Příznaky mrtvého válce motocyklu nejsou stejné u všech konfigurací motoru. Počet válců a jejich uspořádání mění, jak nápadný a jak závažný je problém.

Jednoválcové motocykly

Na jednoválcovém motoru neexistuje nic jako „mrtvý válec“ ve smyslu víceválce — pokud jeden válec nestřílí, motorka prostě vůbec nepojede. Nebude běžet naprázdno, nebude se pohybovat. Takže na jednom se tento diagnostický proces stává spíše vyšetřováním „proč to nezačne“ než cvičením srovnávání válce.

Motocykly Parallel-Twin a V-Twin

Na dvojčeti zkrátí mrtvý válec vaše střelecké události na polovinu. Motor bude stále běžet – sotva – ale drsnost je výrazná a nezaměnitelná. Paralelní dvojče jako Kawasaki Z650 nebo Yamaha MT-07 se bude cítit drasticky nedostatečně a bude silně vibrovat. V-twin jako Harley-Davidson nebo Ducati V2 běžící na jeden válec bude produkovat velmi nepravidelný, klesající volnoběh, který je téměř nemožné přehlédnout. Na dvojčeti je obvykle okamžitě cítit mrtvý válec a normální jízda je téměř nemožná.

Tříválcové motocykly

Na trojkách jako Triumph Street Triple nebo Yamaha MT-09 vás ztráta jednoho válce sníží na dvoutřetinovou kapacitu. Motor bude stále táhnout přiměřeně dobře v nízkých až středních otáčkách, ale v horní části rozsahu otáček bude cítit plochý. Výfukový tón se změní z charakteristického trojitého zvuku na něco více nerovnoměrného. Protože motor stále funguje s určitou mírou normálnosti, někteří jezdci mohou zpočátku připisovat změnu spíše problému s laděním nebo mapováním než mechanickému problému.

Čtyřválcové motocykly

U řadových čtyřválců — Honda CBR600RR, Suzuki GSX-R1000, Kawasaki ZX-10R — vám jeden mrtvý válec stále zanechává 75 % objemu vašeho motoru. Při nízkých rychlostech a mírném ubírání plynu může motorka připadat jezdci, který svůj stroj dobře nezná, téměř normální. Při prudké akceleraci to prozradí nedostatek plynulé dodávky výkonu a změna zvuku výfuku. Na sportovních motocyklech s jednotlivými tělesy škrticí klapky může zaseknuté zavřené těleso škrticí klapky dokonale napodobovat mrtvý válec a mělo by být zkontrolováno v rané fázi diagnostického procesu.

Je bezpečné jezdit s mrtvým válcem?

Krátká odpověď zní: ne, ne jako běžná přeprava – a čím déle to budete dělat, tím větší poškození riskujete. Zde je to, co se vlastně stane, když pokračujete v jízdě na mrtvém válci.

• Nespálené palivo omývá stěny válce: Surové palivo působí jako rozpouštědlo a odstraňuje olejový film z vrtání válce, čímž urychluje opotřebení kroužků a povrchu vrtání.
• Poškození katalyzátoru: Na kolech vybavených katalyzátorem se může nepřetržitý proud nespálených uhlovodíků přehřát a zničit měnič, čímž se jednoduchá výměna svíčky promění v mnohem dražší opravu výfuku.
• Zvýšené zatížení zbývajících válců: Pracovní válce kompenzují ten mrtvý, běží pod vyšší relativní zátěží, což urychluje opotřebení těchto součástí v průběhu času.
• Snížená stabilita při brzdění a ovládání: Drsnost a vibrace způsobené motorem běžícím na menší počet válců mohou ovlivnit chování podvozku, zejména při nízkých rychlostech a v zatáčkách.
• Riziko požáru: Nespálené palivo nahromaděné ve výfukovém systému se může vznítit. I když je to dramatické, je to reálná možnost na kolech s hlavičkami, které se velmi zahřívají.

Pokud jste v době, kdy se problém rozvine, daleko od domova, je rozumné jet opatrně nízkou rychlostí až do bezpečného bodu zastavení. Ale považujte to za poruchovou situaci – sjeďte to ze silnice a co nejdříve to prošetřete.

Preventivní opatření, jak se vyhnout mrtvému válci

Většině situací mrtvých válců lze předejít. Zřídka se objevují bez varování - varovné příznaky jsou obvykle jen přehlédnuty. Zde je to, co pravidelná údržba dosahuje z hlediska zdraví válce.

Držte se servisních intervalů zapalovacích svíček

Tato jediná akce zabrání většině událostí mrtvých válců. Doporučený interval naleznete v servisní příručce. Standardní měděné zástrčky obvykle vyžadují výměnu každých 8 000–10 000 mil. Iridiové nebo platinové zátky mohou často ujet 16 000–25 000 mil. Při výměně svíčky vizuálně zkontrolujte každou z nich – řeknou vám hodně o tom, co se děje uvnitř každého válce.

Kontrolujte vůle ventilů v doporučeném intervalu

Těsné ventilové vůle jsou hlavní příčinou spálených ventilů. Jak se ventily opotřebovávají a usazují se hlouběji do hlavy, vůle se utahují. Pokud vůle ventilu klesne na nulu, ventil se nemůže úplně zavřít, poklesne komprese a odkryté čelo ventilu je vystaveno přímo spalovacímu teplu, což vede k rychlému spálení ventilu. Většina výrobců specifikuje kontroly ventilové vůle každých 12 000–24 000 mil , i když se tento interval výrazně liší podle motoru. Tuto položku služby nepřeskakujte.

Používejte kvalitní palivo a vyhněte se dlouhodobému skladování bez přípravy

Paliva s ethanolem se rozkládají rychleji než čistý benzín a zanechávají usazeniny v palivových kanálcích. Pokud motocykl skladujete déle než 30 dní, buď zcela vyprázdněte karburátory, nebo použijte kvalitní stabilizátor paliva. Tím se zabrání usazování laku, který ucpává trysky a vstřikovače – jeden z nejčastějších důvodů, proč konkrétní válec přestane po skladování přijímat palivo.

Věnujte pozornost změnám zvuku a pocitu

Nejúčinnějším systémem včasného varování je vaše vlastní pozornost k tomu, jak kolo běží. Jakákoli změna v kvalitě volnoběhu, zvuku výfuku, charakteru vibrací nebo odezvy škrticí klapky si zaslouží spíše prošetření, než aby byla ignorována. Válec, která přerušovaně začíná vynechávat zapalování, často vydá několik týdnů varování, než zcela zhasne. Díky včasnému zachycení je oprava jednoduchá.

Neignorujte výstražná světla

Moderní motocykly s palubní diagnostikou včas signalizují závady zapalování a doplňování paliva. Kontrolka motoru, která se přelepí a ignoruje, může být prvním příznakem toho, že vstřikovač začíná selhávat nebo cívka začíná slábnout – obojí nakonec vyústí v mrtvý válec. Nechte si přečíst chybové kódy pomocí vhodného diagnostického nástroje, nikoli dohady.

Kdy to vzít profesionálovi

Ne každá situace mrtvého válce je oprava DIY. Rozhodnutí o tom, kdy se s tím vypořádat sami, versus kdy navštívit dílnu, spočívá v tom, kde je chyba.

• Zvládněte sami: výměna zapalovací svíčky, základní kontrola víčka svíčky, vizuální kontrola cívky, čištění plováku karburátoru u přístupných konstrukcí karburátoru
• Zvažte odbornou pomoc: výměna zapalovací cívky na těsně zabalených inline-fours, demontáž a čištění vstřikovačů, čtení a interpretace chybových kódů na komplexních systémech ECU
• Požadovaná odborná práce: seřízení ventilů, výměna těsnění hlavy, repasování sedel ventilů, měření a honování vrtání válců, kompletní přestavby

Pokud váš test komprese ukazuje hodnotu pod 100 PSI na válci, kde je specifikace 170–185 PSI, problém je mechanický a hluboký. Žádná výměna zátky nebo čištění vstřikovače neopraví spálený ventil nebo těsnění hlavy, které selhalo. V tomto okamžiku je na výběr mezi profesionální přestavbou nebo získáním náhradního motoru.

Celkové náklady na řešení mrtvého válce se pohybují enormně — od přibližně 10 – 30 $ za výměnu zástrčky po 800 – 2 500 $ nebo více za práci hlavy na víceválcovém motocyklu v renomovaném obchodě. Přesná diagnostika před nasazením dílů nebo práce je nejdůležitější investicí, kterou můžete na začátku tohoto procesu udělat.
