Jak dlouho trvá přestavba válce? Kompletní průvodce

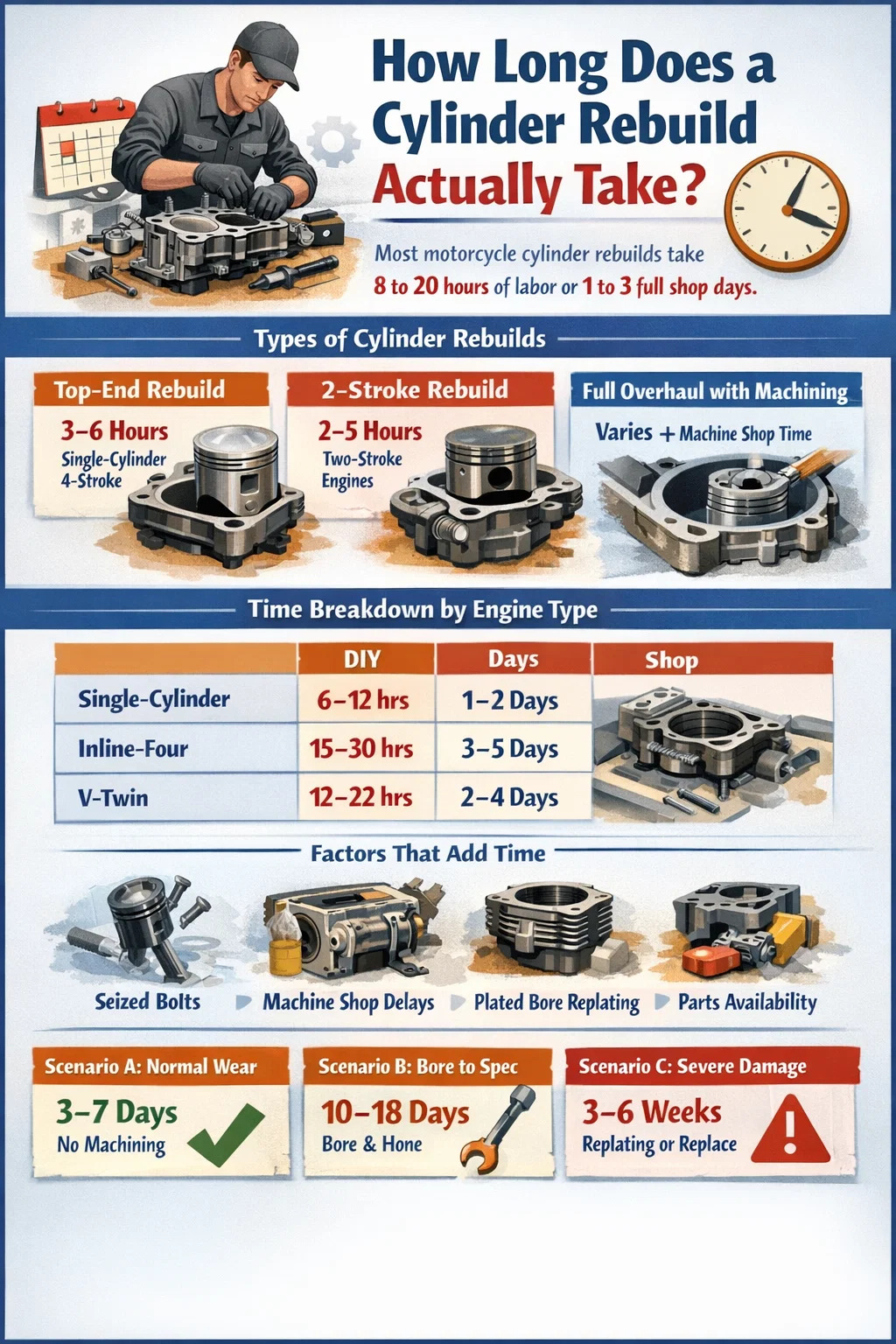

Jak dlouho vlastně trvá přestavba válce?

Pro většinu motocyklový válec přestavby, měli byste plánovat 8 až 20 hodin práce pokud práci děláte sami, nebo zhruba 1 až 3 celé nákupní dny pokud je práce předána profesionálnímu mechanikovi. Tento rozsah je účelově široký – skutečný čas do značné míry závisí na typu motoru, stavu válce, zda je potřeba práce ve strojírně a dostupnosti dílů.

Jednoduchý jednoválcový motocyklový motor s minimálním opotřebením a snadno dostupnými díly může být reálně zase pohromadě za víkend. Víceválcové sportovní kolo s poškozenými vývrty, zkroucenými povrchy a zpětně objednanými písty OEM by mohlo prodloužit práci na dva nebo tři týdny, jakmile započítáte čekání na strojírnu a dodání dílů.

Než se ponoříte do podrobností, uvědomte si, že doba fyzického utahování a celkový kalendářní čas jsou dvě velmi odlišná čísla. Hodiny mechaniků měří praktickou práci. Kalendářní čas zahrnuje fronty na obrábění, dodací lhůty dílů a dobu schnutí těsnění. Na obojím záleží, když plánujete, jak dlouho bude vaše kolo mimo provoz.

Co se počítá jako přestavba motocyklového válce?

Termín "přestavba válce" se používá volně a rozsah práce dramaticky mění časový odhad. Než budete moci odhadnout, jak dlouho bude práce trvat, musíte přesně definovat, co se dělá.

Přestavba na nejvyšším konci

Toto je nejběžnější typ. Vrcholová přestavba na válci motocyklu zahrnuje odstranění hlavy válců, kontrolu a výměnu pístu a kroužků, kontrolu opotřebení vrtání válce a opětovnou montáž všeho s novými těsněními a těsněními. Na jednoválcovém čtyřdobém motoru, jako je Honda CRF450 nebo Kawasaki KLX300, může zkušený mechanik dokončit top-end v 3 až 6 hodin jakmile jsou všechny díly na lavičce.

Přestavba dvoudobého válce

Dvoutaktní motocyklové válce – běžné u motokrosových motocyklů, historických strojů a pouličních kol s menším objemem – jsou konstrukčně jednodušší, ale často vyžadují přesnější práci kolem portů a pokovování. Přestavba dvoudobého horního konce obvykle trvá 2 až 5 hodin na demontážní a montážní práce. Pokud je však Nikasil nebo chromování opotřebované, je třeba válec poslat k novému pokovení nebo vyměnit celý, čímž se do časové osy přidají dny nebo týdny.

Kompletní generální oprava válce včetně obrábění

Když je vývrt mimo kulatý, rýhovaný nebo překračuje servisní limit, je vyžadována práce v dílně. To zahrnuje vyvrtání válce na nadměrný průměr a honování stěn na správnou povrchovou úpravu. Většina strojíren provádí vrtání jednoho válce motocyklu 2 až 5 pracovních dnů , ačkoli rušné obchody nebo neobvyklé rozměry válců to mohou posunout na 7 až 10 dní. K hodinám demontáže a opětovné montáže přidejte dobu čekání.

Časové rozdělení podle typu motoru motocyklu

Konfigurace motoru je jedním z největších faktorů celkové doby přestavby. Více válců znamená více dílů, více těsnění, více sekvencí točivého momentu a více potenciálních komplikací.

Tyto údaje předpokládají standardní přestavbu horní části s novými písty, kroužky, těsnění a těsnění ventilů, kde je to vhodné. Neberou do úvahy zadřené spojovací prvky, poškozené závity, odizolované šrouby s hlavou nebo jiné komplikace, které mohou snadno přidat 2 až 6 hodin jakékoli práci.

Krok za krokem: Co se stane při přestavbě válce motocyklu

Pochopení každé fáze procesu vám pomůže přesněji odhadnout čas a vyhnout se překvapením během práce. Zde je realistický návod, co obnáší typická přestavba válce motocyklu.

Fáze 1: Diagnostika a kontrola před bouráním

Než se uvolní jediný šroub, kompresní test a test úniku odhalí, jak dalece se válec zhoršil. Hodnota komprese pod 120 psi u typického čtyřtaktu o objemu 250 ccm–500 ccm naznačuje opotřebení pístních kroužků. Test úniku ukazující více než 15–20 % bodů úniku směrem ke kroužkům, ventilům nebo oběma. Tato diagnostická fáze trvá 30 až 60 minut a později ušetří hodiny dohadů.

Fáze 2: Vyjmutí motoru nebo přístup

Některé motocykly umožňují přístup shora bez demontáže motoru z rámu. Mnoho jednoválcových enduro a trailových kol vám například umožňuje táhnout hlavu válce a džbán, zatímco motor zůstává namontovaný. Jiná – zejména sportovní řadové čtyřkolky a některá V-twin – vyžadují plný zátah motoru, než se dostanete k válci správně. Samotné odstranění motoru na CBR600RR nebo podobném stroji trvá 2 až 4 hodiny na jeho vlastní.

Fáze 3: Demontáž a demontáž hlavy válců

Demontáž hlavy válců vyžaduje vypuštění chladicí kapaliny u kapalinou chlazených motorů, odpojení napínačů vačkového řetězu, vytažení vačkových řetězových kol a povolení šroubů hlavy ve správném pořadí. Jednoválcová hlava může vypadnout 45 až 90 minut . Čtyřválcová hlava s dvojitými vačkami a 20 nebo více šrouby hlavy bude trvat 2 až 3 hodiny.

Fáze 4: Demontáž válce a pístu

Jakmile je hlava vypnuta, džbán válce se zvedne z klikové skříně. Pístní čep se vysune a píst se oddělí od ojnice. Tato část práce obvykle trvá 30 až 60 minut na válec. Je třeba dbát na ochranu otvoru klikové skříně před nečistotami, když je válec motocyklu vypnutý z motoru.

Fáze 5: Měření a hodnocení

Když je válec holý, průměr díry se měří v několika bodech pomocí měrky díry nebo teleskopického měřidla a mikrometru. Hodnoty kuželovitosti a nekulatosti určují, zda jednoduché broušení obnoví povrch nebo zda je zapotřebí úplné vyvrtání. Většina výrobců specifikuje servisní limit 0,05 až 0,10 mm opotřebení před vrtáním. Tato fáze měření trvá 30 až 45 minut a určuje vše, co bude následovat.

Fáze 6: Práce ve strojírenství (je-li požadována)

Pokud je potřeba otvor opracovat, válec je shozen ve strojírně. Standardní přírůstky nadměrku jsou obvykle 0,25 mm, 0,50 mm a 1,00 mm nad skladem. Strojírna vyvrtá válec na nový průměr a vybrousí jej, aby se dosáhlo správného šrafovacího vzoru pro uložení prstence. Jednoduchá vrtání a broušení v kompetentní dílně stojí 60 až 150 dolarů pro jeden motocyklový válec a je obvykle připraven do 2 až 5 pracovních dnů. Během této čekací doby můžete vyčistit díly, získat nové písty a připravit hlavu na zpětnou montáž.

Fáze 7: Práce hlavy válců

Zatímco je válec pryč nebo na lavici, hlava přitahuje pozornost. Kontrolují se vůle ventilů, sedla ventilů a pomocí pravítka a spároměru se kontroluje povrch hlavy, zda není zdeformovaný. Pokřivený povrch hlavy o více než 0,05 mm obvykle potřebuje resurfacing. Pokud se ventily vyměňují nebo lapují, přidejte další 2 až 4 hodiny k části práce s hlavou.

Fáze 8: Sourcing dílů a dodací lhůty

Dostupnost dílů je často největším zpožděním při přestavbě válce motocyklu. OEM písty pro aktuální produkční modely jsou obvykle k dispozici do 3 až 7 pracovních dnů u prodejce. Poprodejní doplňky od značek jako Wiseco, JE Pistons nebo Vertex jsou často na skladě a mohou být odeslány ve stejný den. U starších nebo ukončených modelů mohou díly zabrat 2 až 6 týdnů odebírat, zejména od zahraničních dodavatelů. Objednávání dílů před demontáží – jakmile si potvrdíte, co kolo potřebuje – výrazně zkracuje kalendářní čas.

Fáze 9: Opětovná montáž

Opětovná montáž obecně trvá 60 až 80 procent času demontáže – ale vyžaduje větší péči. Mezery mezi kroužky musí být zkontrolovány a správně rozmístěny. Orientace pístu musí odpovídat směrovým značkám na korunce. Sekvence točivého momentu pro šrouby s hlavou musí přesně odpovídat specifikaci výrobce, obvykle ve spirálovém vzoru od středu ven ve dvou nebo třech stupních. Na hliníkové hlavě může nadměrné utažení dokonce o 10 procent způsobit zkroucení nebo stržení závitů.

Fáze 10: Break-In a Retorque

Po opětovném složení potřebuje nově přestavěný válec motocyklu řádnou dobu záběhu. Většina výrobců doporučuje 500 až 1000 mil jízda s proměnlivou zátěží, vyhýbání se trvalým vysokým otáčkám během prvních několika tepelných cyklů. Mnoho zkušených stavitelů také dotahuje šrouby hlavy po prvním zahřívacím cyklu – jakmile motor dosáhne provozní teploty a znovu se ochladí – aby se kompenzovalo stlačení těsnění a usazení tepelné roztažnosti. Tato fáze vloupání není náročným časem, ale je součástí úplného procesu přestavby.

Faktory, které způsobují, že přestavba válce trvá déle

Několik proměnných neustále posouvá dobu přestavby za základní odhad. Být o nich předem informován, umožňuje vám podle toho plánovat.

• Zadřené nebo zkorodované spojovací prvky: Šrouby s hlavou, které nebyly po léta odstraněny, se často zadírají do hliníkových závitů. Extrakce může trvat hodiny a v nejhorších případech musí být po vyvrtání zlomeného šroubu nainstalována vložka helicoil. Počítejte s 2 až 5 hodinami navíc, pokud je motor starý nebo nebyl udržován směsí proti zadření.
• Bodované stěny válce: Hluboké vertikální rýhování z roztočeného ložiska nebo spadlého ventilu vyžaduje vrtání daleko za standardními přírůstky nadměrné velikosti nebo zajištění úplného náhradního válce. To může projektu přidat 1 až 2 týdny.
• Nikasil nebo pokovené poškození vývrtu: Mnoho moderních motocyklových válců používá spíše tvrdě pokovený otvor než litinovou vložku. Ty se nedají konvenčně nudit. Musí být překryty, opatřeny litinovou vložkou nebo vyměněny. Replating služby obvykle trvat 2 až 4 týdny a stojí 150 až 400 dolarů.
• Skryté poškození objevené v polovině přestavby: Ohnutá ojnice, opotřebované ložisko ojnice nebo poškození klikového hřídele zjištěné po oddělení horní části rozšíří rozsah od přestavby válce na celkovou přestavbu motoru. To může znásobit čas i náklady několikrát.
• Nedostupné díly OEM: Modely s ukončenou výrobou, kde se již nevyrábějí původní písty a těsnění, vyžadují zakázkovou výrobu nebo výzkum náhrady náhradních dílů. Tento proces získávání zdrojů sám o sobě může trvat dny.
• První DIY stavitel: První renovátor, který pečlivě dodržuje servisní příručku, bude obvykle trvat 2 až 3krát déle než zkušenému mechanikovi na stejné práci. To není kritika – to je prostě realita učení se při práci. Zahrňte to poctivě do své časové osy.

Jak stav válce ovlivňuje celkovou dobu přestavby

Fyzický stav válce motocyklu, když jej otevřete, je jedinou největší proměnnou v celé časové ose. Tři scénáře pokrývají většinu situací.

Scénář A: Normální opotřebení, není potřeba žádné obrábění

Vývrt je v rámci spec. Stěny vykazují drobné opotřebení šrafováním, ale žádné rýhy. Stačí lehký leštění pro obnovení povrchové úpravy a nové kroužky, písty a těsnění. Toto je nejrychlejší výsledek. Celková doba kalendáře: 3 až 7 dní , většinou čeká na díly.

Scénář B: Vrt mimo specifikaci, je nutná standardní strojní práce

Měření ukazují, že se vrtání opotřebovalo nad provozní limit. Vyžaduje se vrtání a honování spolu s nadrozměrným pístem. Válec stráví ve strojírně 3 až 7 dní. Celková kalendářní doba: 10 až 18 dní ve většině případů.

Scénář C: Vážné poškození, nutná výměna nebo výměna

Hluboké rýhy, poškození rotovaného ložiska nebo porucha plechového vývrtu. Vyžaduje se výměna, výměna láhve nebo instalace manžety. Celková kalendářní doba: 3 až 6 týdnů je realistický. Tento scénář je nejběžnější u dvoudobých motocyklových válců běžících bez dostatečného množství předsměsi oleje nebo s vadným ventilem.

DIY vs. Professional Shop: Časové srovnání

Volba mezi DIY přestavbou a odvozem kola do obchodu mění nejen náklady, ale také časovou osu a typ čekání.

Když si sami přestavíte válec motocyklu, máte plán pod kontrolou. Můžete pracovat večer a o víkendech, proaktivně objednávat díly a rychle se pohybovat, jakmile strojní dílna vrátí válec. Nevýhodou je, že každá neznámá přidává čas, protože se učíte za pochodu a chyby znamenají opětovné rozebrání. Odizolovaný šroub hlavy při kutilské práci může projektu přidat celý víkend.

Profesionální motocyklový obchod dokončí praktickou práci rychleji – často za čtvrtinu času, který zabere středně pokročilý kutil. Obchody ale mají fronty. Během vrcholné jezdecké sezóny je rezervováno mnoho nezávislých obchodů 2 až 4 týdny venku jen abyste dostali své kolo na výtah. Úloha, jejíž dokončení trvá technikovi 8 hodin, může trvat 3 týdny, než začne těchto 8 hodin.

Pokud je vaším primárním zájmem čas v kalendáři, kutilství s předobjednanými díly často překonává obchod, zejména pokud jde o jednoduché přestavby jednoho válce. Pokud záleží více na technické přesnosti nebo záruce, vyplatí se v obchodě počkat.

Nástroje a příprava, které zkracují dobu přestavby

Mechanici, kteří pravidelně přestavují válce motocyklů, končí rychleji nejen kvůli zkušenostem, ale kvůli přípravě. Správné nástroje a nastavení omezují tápání, chyby a opakování práce.

• Momentový klíč: Nezbytné pro šrouby s hlavou. Použití momentového klíče se zacvaknutím podle specifikace výrobce zabraňuje poškození přetažením a zpoždění dotahování.
• Kruhový kompresor: Urychluje instalaci pístu z 20minutového zápasu na 3minutový provoz. Levný kompresor, který dobře nesedí, stojí více času, než ušetří.
• Sada vrtoměru a mikrometru: Přesné měření zabraňuje dvojímu odeslání válce do strojírny. Pronájem těchto nástrojů z obchodu s autodíly nic nestojí a ušetří dny.
• Kompresor pružiny ventilu: Pokud jsou ventily vyměňovány nebo lapovány, správný kompresor ventilové pružiny eliminuje riziko vypadnutí kleštin a ztracených součástí v motorovém prostoru.
• Myčka dílů nebo ultrazvuková čistička: Před měřením a před opětovnou montáží díly očistěte. Nečistoty a starý materiál těsnění způsobují zavádějící měření a selhání těsnění.
• OEM servisní manuál: Nejen užitečné – nezbytné. Specifikace točivého momentu, limity vůle a montážní sekvence v OEM příručce jsou nejspolehlivějším zdrojem dat pro jakoukoli konkrétní přestavbu válce motocyklu. Příručky třetích stran a příspěvky na fóru často obsahují chyby.

Strávit 2 hodiny přípravou pracovního prostoru, shromažďováním nástrojů a pročítáním příslušných částí servisní příručky před zahájením práce trvale ušetří více času než náklady na tyto 2 hodiny.

Intervaly přestavby: Kdy vlastně potřebuje válec motocyklu přestavbu?

Vědět, kdy se má provést přestavba, vám pomůže plánovat dopředu, spíše než reagovat na prasklý motor. Intervaly obnovy se výrazně liší podle případu použití.

Spíše než hádat zatáhněte za hlavu a měřte. Test komprese pokles o více než 10–15 % oproti specifikaci výrobce nebo test úniku ukazující více než 20 % netěsnosti je spolehlivým signálem, že válec motocyklu vyžaduje pozornost, než dojde k úplnému selhání.

Úvahy o nákladech, které ovlivňují, jak plánujete přestavbu

Náklady a čas jsou propojeny v přestavbě válce motocyklu. Vyšší rozpočty si často kupují rychlejší obrat – přepravu dílů přes noc, prioritní servis strojní dílny nebo zaplacení profesionálního obchodu, který to všechno zvládne.

Základní sada pro vlastní potřebu pro běžný jednoválcový motocykl – píst, kroužky, zápěstní čep, pojistné kroužky a kompletní sada těsnění – obvykle stojí 80 až 250 USD v závislosti na značce a na tom, zda si vyberete OEM nebo aftermarket. Přidejte vrtání a pilování a celkové náklady na díly a obrábění dosáhnou 200 až 450 USD. Profesionální práce navíc za 90 až 150 USD za hodinu s 5 až 10 účtovanými hodinami přináší kompletní přestavbu obchodu 650 až 1 800 USD pro jednoválcový motor.

U sportovních řadových čtyřkolek lze dosáhnout kompletní profesionální přestavby válců s obráběním 2 500 až 5 000 USD jakmile se díly, práce a práce stroje sečtou. To je rozsah, kde jezdci často zvažují, zda má přestavba finanční smysl, oproti hledání použitého motoru s nízkým kilometrovým nájezdem.

Rozpočet navíc 20 až 30 procent nad rámec vašeho původního odhadu dílů je spolehlivé pravidlo. Neočekávané předměty – zkroucená hlava, zadřený čep výfuku, opotřebovaný řetěz vačky – jsou objeveny po roztržení, ne dříve.

Realistické časové osy pro konkrétní příklady motocyklů

Abstraktní odhady jsou užitečné, ale konkrétní příklady sdělují realitu jasněji. Zde je návod, jak se časová osa ve skutečnosti odehrává ve třech běžných scénářích přestavby válců motocyklů.

Motokrosové kolo Honda CRF450R — Pravidelná údržba

CRF450R je navržen pro časté špičkové služby. Zkušený jezdec s nářadím a již objednanými díly může dokončit tuto přestavbu motocyklového válce jednoho dne . Demontáž trvá 2 až 3 hodiny, kontrola a měření 30 minut, během odpoledne jdou nové písty a kroužky a do večera je kolo zase pohromadě. Pokud je třeba objednat díly, přidejte 3 až 5 pracovních dnů na odeslání. Při včasné přestavbě není potřeba žádné obrábění.

Kawasaki Ninja 650 — Opotřebovaný vývrt zanedbáním údržby

Paralelní dvojče s otvory naměřenými na 0,08 mm z kola po 55 000 km občasných výměn oleje. Oba válce potřebují vyvrtání na 0,25 mm předimenzování. Demontáž motoru trvá půl dne. Válce jdou do strojírny pro 4 až 6 pracovních dnů . Nadrozměrné písty jsou získávány od dodavatele náhradních dílů do 5 dnů. Opětovná montáž trvá celý den. Celkový kalendářní čas: přibližně 12 až 16 dnů .

Dvoutaktní Yamaha YZ250 — skórovaný vývrt z hladovění oleje

Hluboké vertikální rýhování viditelné pouhým okem. Nikasilem pokovený otvor nelze konvenčně opracovat. Válec je odeslán specialistovi na výměnu. Obrat při výměně: 3 týdny . Nový OEM píst dostupný skladem. Demontáž a opětovná montáž celkem zabere 4 až 6 hodin praktické práce. Celkový kalendářní čas: přibližně 25 až 30 dnů , téměř zcela určeno frontou na výměnu.

Jak zkrátit celkovou časovou osu přestavby

Pokud je prioritou dostat motocykl rychle zpět na silnici, existují legitimní strategie, které zkrátí celkový kalendářní čas, aniž by omezily kvalitu.

1. Objednejte díly před demontáží. Jakmile kompresní test nebo test úniku potvrdí, co je potřeba, okamžitě objednejte díly. V době, kdy je motor rozebrán a změřen, mohou být díly již přepravovány.
2. Před odevzdáním válce zavolejte do strojírny. Zeptejte se na aktuální čekací doby a zda je k dispozici prioritní plánování. Některé obchody dokážou vyvrtat a nabrousit válec motocyklu za 24 hodin za mírný příplatek.
3. Během čekání mějte přístupný zbytek kola. Zatímco je válec v dílně, využijte čas k vyčištění rámu, výměně spotřebního materiálu, kontrole řetězu a řetězových kol a údržbě vzduchového filtru. Z odstávky přestavby se stává produktivní doba údržby.
4. Zvažte předem vyrobený náhradní válec. Pro běžné motocyklové motory jsou k dispozici kompletní repasované válce od dodavatelů, jako je Cylinder Works nebo ProX. Ty zcela eliminují čekací dobu na obrábění – náhradní válec se dodává připravený k instalaci s novým vrtáním a někdy i přiloženou sadou pístu.
5. Před nastartováním si nechte otevřít servisní příručku. Zastavení uprostřed trhání za účelem vyhledání specifikací krouticího momentu nebo sekvence montáže stojí 30 až 90 minut na jedno přerušení. Čtením příslušných sekcí předem se tomu zcela vyhnete.
