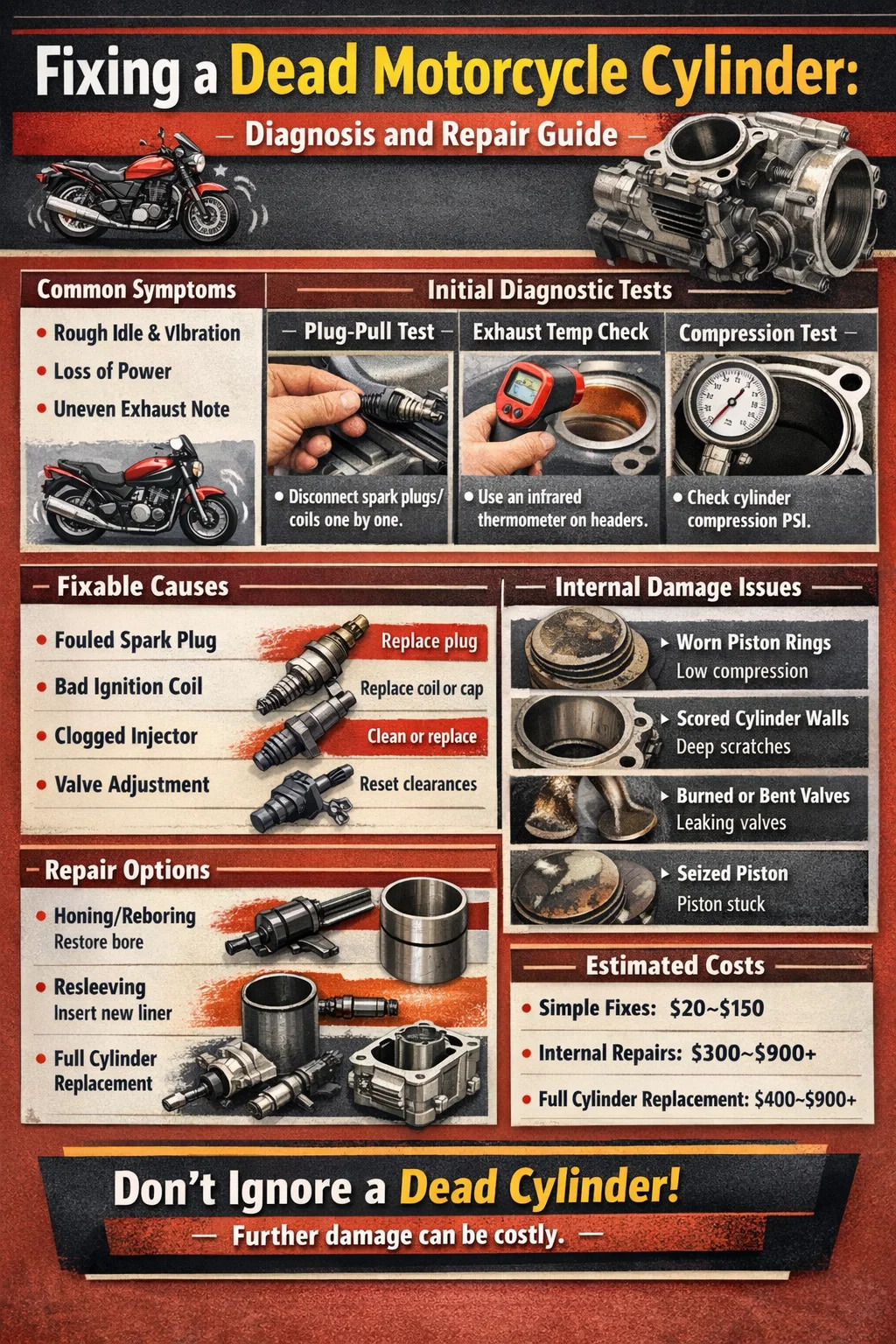

Je mrtvý válec opravitelný? Průvodce opravou válce motocyklu

Přímá odpověď: Ano, mrtvý Motocyklový válec Často lze opravit - ale záleží na příčině

Pokud zíráte na motorku, která jede hrubě, třese se na volnoběh nebo odmítáte prudce vyjíždět ze zatáček, v hlavě vám hoří jednoduchá otázka: dá se to skutečně napravit, nebo je čas začít hledat nový motor? Dobrou zprávou je, že ve značném počtu případů je mrtvý válec motocyklu absolutně opravitelný bez výměny celého motoru. Méně povzbudivou zprávou je, že odpověď závisí téměř výhradně na tom, proč válec vůbec zemřel.

Válec motocyklu, který je mrtvý kvůli zanesené zapalovací svíčce, ucpanému vstřikovači paliva, vadné zapalovací cívce nebo drobnému problému se seřízením ventilu, lze přivést zpět k životu relativně jednoduchými a nenákladnými opravami. Na druhém konci spektra válec, který utrpěl rýhované vrtání, prasklá hlaveň, zadřený píst nebo silné opotřebení kroužku, bude vyžadovat náročnější mechanickou práci – včetně potenciální výměny válce nebo převrtání. Jde o to, že "mrtvý válec" není jediná diagnóza. Je to příznak, který vede zpět k mnoha různým základním příčinám, z nichž každá nese svou vlastní cestu opravy a náklady.

Než odepíšete motor, musíte přesně pochopit, co je s tím válcem motocyklu špatně. Tato příručka vás provede všemi hlavními příčinami mrtvého válce, jak zjistit, se kterou máte co do činění, a jak vypadá realistická oprava pro každý scénář.

Co vlastně znamená "mrtvý válec" na motocyklu

Nefunkční válec na motocyklu znamená, že jedna spalovací komora přestala přispívat k výkonu motoru. U jednoválcového motocyklu to znamená, že motor nemůže vůbec běžet. Na paralelním dvojčeti, V-twin nebo řadové čtyřce udržují zbývající válce motor při životě, ale motorka se bude cítit znatelně slabší, bude vibrovat více než obvykle a zvuk výfuku bude znít nerovnoměrně nebo šikmo.

Válec se stane „mrtvým“, když selže jedna ze tří věcí: nedostává jiskra, nedostává dostatečné množství paliva nebo nemůže udržet kompresi. Tyto tři prvky – zapalování, dodávka paliva a mechanická integrita – jsou to, co udržuje válec v chodu. Odstraňte kterýkoli z nich a válec přestane dělat svou práci.

Samotný válec motocyklu – někdy nazývaný válec – je fyzickým pouzdrem, které obklopuje píst. Tvoří stěny spalovací komory, řídí dráhu pístu a hraje klíčovou roli při udržování komprese, kterou váš motor potřebuje k výrobě výkonu. Když se mechanici a jezdci zmiňují o mrtvém válci, mohou mluvit o problému s válcem samotným nebo s některou z podpůrných součástí, které jej udržují v palbě. Vyjasnění tohoto rozdílu je prvním krokem k užitečnému plánu oprav.

Jak diagnostikovat mrtvý válec na motocyklu

Diagnostika, který válec je mrtvý a proč, následuje logická sekvence. Skočit rovnou k drahé mechanické práci bez procházení základů plýtvá časem a penězi.

Test Plug-Pull

Na víceválcovém motocyklu můžete identifikovat mrtvý válec odstraněním kabelů zapalovací svíčky nebo odpojením vstřikovačů paliva po jednom, když motor běží na volnoběh. Válec, který při odpojení nevyvolává žádnou změnu kvality volnoběhu, nepřispívá. Zdravý válec při vyříznutí způsobí znatelný pokles otáček a zdrsnění volnoběhu. Mrtvý neukáže téměř žádnou změnu, protože ze začátku nestřílel.

Kontrola teploty výfuku

Použití infračervené teplotní pistole na výfukové sběrače krátce po spuštění může odhalit studené potrubí. Hlavička, která je výrazně chladnější než ostatní – často o 100 °F nebo více – indikuje, že válec, který nestřílí, nepálí. Jedná se o rychlou neinvazivní kontrolu, kterou lze provést před dotykem jakýchkoli mechanických součástí.

Zkouška komprese

Zkouška komprese je nejdůležitější mechanická diagnostika pro mrtvý válec motocyklu. Vyjměte zapalovací svíčku, navlékněte kompresní měrku, držte škrticí klapku dokořán a protáčejte motor několika otáčkami, dokud se údaj na měřidle nestabilizuje. Většina zdravých čtyřdobých jednoválcových motocyklů se pohybuje mezi 120 a 180 psi , ačkoli přesný rozsah se liší podle výrobce a měl by být potvrzen podle servisní příručky. Hodnota pod 90 psi nebo hodnota nula signalizuje vážný mechanický problém – obvykle opotřebené kroužky, spálené nebo ohnuté ventily nebo prasklé těsnění hlavy.

Test úniku

Test úniku jde dále než test komprese tím, že vám řekne, kde komprese uniká. S pístem v horní úvrati je stlačený vzduch přiváděn do válce otvorem zapalovací svíčky. Pečlivým nasloucháním a kontrolou konkrétních míst můžete identifikovat místo poruchy: syčení vzduchu ze vzduchového filtru nebo sání znamená netěsnost sacího ventilu; vzduch slyšitelný ve výfukovém potrubí ukazuje na netěsný výfukový ventil; bublání v nádržce chladicí kapaliny ukazuje na prasklé těsnění hlavy; a vzduch na víčku plnicího otvoru oleje nebo měrce naznačuje opotřebené pístní kroužky. Zdravý válec by měl vykazovat méně než 10% únik. Cokoli nad 25 % znamená významný problém vyžadující mechanickou opravu.

Kontroly jiskry a paliva

Pokud je komprese normální, problém je téměř jistě v zapalování nebo v systému dodávky paliva. Vyjměte zapalovací svíčku a zkontrolujte její stav. Zátka potažená černým uhlíkem indikuje bohatou směs nebo vynechávání zapalování; bílá nebo puchýřnatá zátka indikuje přehřátí. Otestujte jiskru opětovným připojením kabelu zástrčky, uzemněním těla zástrčky proti motoru a roztočením – měli byste vidět silnou modrou jiskru. Slabá oranžová jiskra nebo žádná jiskra ve všech bodech na svíčku, zapalovací cívku nebo související kabeláž.

Opravitelné příčiny: Když je oprava jednoduchá

Většina případů mrtvých válců na motocyklech má příčiny, které lze zcela odstranit bez otevírání skříně motoru. Toto jsou scénáře, které je třeba nejprve vyloučit, než předpokládáme nejhorší.

Opotřebovaná nebo poškozená zapalovací svíčka

Toto je nejběžnější a nejlevnější příčina mrtvého válce. Zapalovací svíčky mají životnost – obvykle 10 000 až 20 000 mil pro standardní svíčky a až 30 000 mil pro svíčky s iridiovou nebo platinovou špičkou – a po tomto intervalu ztrácejí schopnost produkovat spolehlivé zapalování. Znečištěná zátka potažená olejem, usazeninami paliva nebo uhlíkem může zcela zničit palbu válce. Náklady na výměnu jsou obvykle pod 20 USD u většiny motocyklových zapalovacích svíček a u většiny motocyklů tato práce trvá méně než 30 minut.

Vadná zapalovací cívka nebo uzávěr zástrčky

Zapalovací cívka generuje vysokonapěťový impuls vysílaný do zapalovací svíčky. Cívka, která interně selhala, může stále umožnit nastartování motocyklu, ale při zatížení se vypne, nebo může zcela přestat produkovat jiskru v jednom válci. Zástrčky – zátky rezistoru, které se na zástrčku nasazují – mohou také selhat a zabránit přenosu jiskry. Tyto komponenty jsou obvykle za cenu mezi 30 a 150 $ a lze je vyměnit za méně než hodinu.

Ucpaný nebo vadný vstřikovač paliva

U motocyklů se vstřikováním paliva může ucpaný vstřikovač zabránit dostatečnému přívodu paliva do jednoho válce a účinně jej zabíjet. Palivo ponechané ve vstřikovači během delšího skladování může způsobit lak a ucpat trysku. Profesionální čištění vstřikovačů ultrazvukem obvykle stojí 15 až 30 USD za vstřikovač a často obnovuje plnou funkci. V případech, kdy čištění selže, se náhradní vstřikovače mohou pohybovat od 50 do 200 USD v závislosti na modelu.

Vůle ventilů mimo specifikaci

Motocyklové motory vyžadují pravidelné kontroly ventilové vůle – většina výrobců doporučuje kontrolu každých 12 000 až 24 000 mil. Když se vůle ventilů příliš utěsní, může ventil zůstat během kompresního zdvihu mírně otevřený, což umožní vypuštění tlaku. Výsledek může být totožný s mrtvým válcem. Seřizování ventilů je snadnou prací pro domácí mechaniky se základními nástroji a servisní příručkou a nestojí nic nad investovaný čas, pokud vůle potřebují pouze seřízení podložek nebo šroubů.

Profouknuté těsnění hlavy

Porucha těsnění hlavy umožňuje únik spalin přes těsnicí plochu, což snižuje kompresi v postiženém válci. Diagnózu potvrzuje bílý kouř z výfuku, mléčný olej na měrce nebo chladicí kapalina, která klesá bez viditelné vnější netěsnosti. Výměna těsnění hlavy vyžaduje vytažení hlavy válců, ale nemusí nutně znamenat poškození samotné hlavně. Pokud jsou povrchy hlavy a hlavně ploché a nepoškozené, nové těsnění a správná sekvence točivého momentu obnoví plnou kompresi. Na většině jednoválcových motocyklů je to pro zkušeného mechanika práce na půl dne.

Když je problémem samotný motocyklový válec

Jakmile se kontroly zapalování a dodávky paliva vrátí do normálu a komprese se potvrdí jako velmi nízká nebo nulová, problém spočívá v samotném motoru. Následují mechanické stavy, které ovlivňují hlaveň válce a vyžadují náročnější opravy.

Opotřebované pístní kroužky

Pístní kroužky utěsňují mezeru mezi pístem a stěnou válce. V průběhu času a počtu najetých kilometrů se kroužky opotřebovávají a ztrácejí schopnost udržet kompresi. Klasická diagnostika spočívá v přidání malého množství motorového oleje do otvoru pro svíčku a provedení druhé kompresní zkoušky. Pokud údaj po doplnění oleje výrazně stoupá , na vině jsou kroužky — olej dočasně utěsní mezeru mezi kroužkem a stěnou. Opotřebované kroužky vyžadují vytažení motoru, odstranění pístu a montáž nové sady kroužků. I když to nutně nevyžaduje nový válec, pokud je vrtání stále v toleranci, mělo by být současně provedeno měření vrtání. Opotřebený otvor spojený s novými kroužky způsobí krátkodobou opravu.

Poškrábané nebo poškozené stěny válce

K poškrábání stěny válce dochází, když selže mazání, do spalovací komory vniknou nečistoty nebo zadřený píst táhne po povrchu otvoru. Hluboké rýhování narušuje těsnění mezi kroužky a stěnou a zabíjí kompresi. Lehké bodování může být někdy řešeno honováním válce, aby se obnovila správná povrchová úprava křížového šrafování a namontováním nových kroužků. Profesionální broušení válce obvykle stojí 50 až 75 USD za jeden válec motocyklu — zlomek nákladů na výměnu. Silné rýhování, kde jsou stěny hluboce rýhované nebo materiál byl odstraněn nerovnoměrně, vyžaduje buď převrtání na další nadměrnou velikost s odpovídajícím nadrozměrným pístem, nebo výměnu celého válce.

Spálené nebo ohnuté ventily

Ventily, které se spálily (typicky příliš chudým chodem nebo detonací), ohnuté v důsledku poruchy rozvodového řetězu nebo již správně nesedí, neutěsní spalovací komoru během komprese. Testování úniku to potvrzuje, protože vzduch bude slyšet unikat sáním nebo výfukem. Výměna ventilu vyžaduje demontáž hlavy válců a demontáž ventilového rozvodu. Poškozené ventily a sedla lze vyměnit nezávisle — samotný válec může být zcela nepoškozen. Úplná práce na ventilu na hlavě jednoho válce, včetně broušení sedel a nových ventilů, se obvykle pohybuje od 200 do 600 USD v závislosti na dílně.

Zadřený píst

K zadření pístu dochází, když se píst roztáhne za svou provozní vůli a přivaří se ke stěně válce vlivem tepla a tření. K tomu obvykle dochází v důsledku nedostatečného mazání, ztráty chladicí kapaliny vedoucí k přehřátí nebo provozu dvoudobého motoru s nesprávnou směsí oleje a paliva. Když se motocykl za jízdy zadře, zadní kolo se může náhle zablokovat – vážné bezpečnostní riziko. Posouzení poškození po zabavení vyžaduje úplnou demontáž. V mnoha případech je píst zničen a potřebuje výměnu a válec bude vykazovat značné rýhy. Zda se dá hlaveň zachránit, závisí na hloubce poškození. Mírné záchvaty chycené brzy někdy umožňují válec být broušen a znovu použit s novým pístem; těžké záchvaty často zničí vložku válce a vyžadují novou hlaveň nebo převléknutí.

Prasklý válec hlavně

Fyzicky prasklá hlaveň válce je nejtěžší scénář. Praskliny mohou vzniknout v důsledku vážného přehřátí, poškození nárazem nebo poškození mrazem, pokud nebyla chladicí kapalina používána správně. Hliníkové lahve se strukturálními prasklinami se obecně nevyplatí opravovat – náklady na svařování, obrábění a opětovné vložení se obvykle blíží nebo převyšují náklady na novou náhradní lahev. Litinové válce může někdy zkušený strojník svařit trhlinou, ale životnost opravy do značné míry závisí na tom, kde se trhlina nachází ve vztahu k otvoru a chladicím kanálkům.

Metody opravy poškozeného válce motocyklu

Když válec sám potřebuje práci, existuje několik mechanických možností. Správná volba závisí na materiálu, typu poškození, dostupnosti nadrozměrných pístů a vašem rozpočtu.

Honování

Honování je nejméně invazivní a cenově nejdostupnější možnost opravy válce. Strojník používá honovací nástroj k obnovení správného křížového šrafování na stěně válce, což pomáhá pístním kroužkům správně sedět a udržovat účinný olejový film. Honování neodstraňuje podstatné množství materiálu a je vhodné pro válce, kde je průměr otvoru stále v rámci servisního limitu výrobce. Když je válec přijat k honování, měl by strojník před pokračováním také změřit průměr otvoru a nekulatost. Pokud je vrtání již na provozním limitu, honování pouze zdrží další opravu.

Převrtávání na Oversize

Když se vrtání válce opotřebuje nad standardní provozní limit, strojník jej může vyvrtat na další nadměrný rozměr – obvykle v krocích po 0,25 mm nebo 0,010 palce – a je namontován odpovídající nadrozměrný píst. Jedná se o osvědčenou metodu opravy, která se používá na litinových válcích s objímkami a holých litinových válcích po desetiletí. Háček je v tom, že pro váš model musí být stále k dispozici nadrozměrné písty. U běžných motocyklů se zásobami aktivních dílů je to málokdy problém. U starších nebo vzácných motocyklů může být obtížné nebo nemožné získat nadměrný píst, což tlačí řešení směrem k vyjmutí nebo úplné výměně.

Uvolňující

Uvolnění objímky spočívá v širším vyvrtání válce a vtlačení nové železné vložky, která se poté vybrousí na správný průměr otvoru pro standardní píst. Jedná se o efektivní způsob, jak obnovit hliníkový válec, který má opotřebený původní vložku nebo je poškozen příliš hluboko pro standardní vrtání. Konstrukce vnějšího válce musí mít dostatečnou tloušťku stěny, aby se do něj vešla nová objímka, aniž by byla ohrožena strukturální integrita. Zkušená strojírna může tuto práci provést v mnoha případech s výrazně nižšími náklady než nový válec.

Přelakování Nikasil

Mnoho moderních hliníkových válců pro motocykly používá povlak Nikasil (nikl-karbid křemíku) místo železné objímky. Tento povlak je extrémně tvrdý a odolný proti opotřebení, ale nelze jej znovu vyvrtat v tradičním slova smyslu – jakmile se válec opotřebuje, musí být znovu potažen nebo vyměněn. Nikasil recoating je specializovaná služba zahrnující odstranění opotřebovaného povlaku a opětovné nanesení nové vrstvy na původní průměr otvoru. Výsledkem je efektivně obnovený válec podle továrních specifikací, běžící na původní velikosti pístu. Doba zpracování se liší podle obchodu a služba obvykle stojí 200 až 400 USD nebo více.

Kdy vyměnit válec motocyklu spíše než jej opravit

Existují specifické situace, kdy oprava přestává mít praktický nebo ekonomický smysl a výměna se stává tím správným voláním.

• Vývrt je prasklý v konstrukční části nebo v blízkosti chladicích kanálků způsobem, který svařování nemůže spolehlivě vyřešit.
• Válec již byl vyvrtán na maximální nadměrnou velikost, takže nezůstal žádný další materiál k odstranění.
• Vnější stěna je příliš tenká na to, aby přijala vložku kvůli původní velikosti otvoru nebo předchozímu obrábění.
• Válec s povlakem Nikasil se opotřeboval do té míry, že povlak zmizel a samotný hliník je poškozen.
• Kombinované náklady na obrábění, objímky, písty, kroužky a práci převyšují náklady na kvalitní náhradní válec.
• Nadrozměrné písty pro konkrétní model se již nevyrábějí ani nejsou dostupné, takže možnost vyvrtávání je ze stolu odstraněna.

U jednoválcových motocyklů je výměna hlavně válce dobře definovanou a zvládnutelnou prací. Motor je jednodušší než konstrukce s více válci – je zde jedna hlaveň, jeden píst, jedna sada kroužků, jedna hlava – což udržuje pracovní rozsah obsažený. U paralelních dvojčat, V-dvojčat a řadových čtyřválců je výměna jednoho válce ze sady technicky možná, ale vyžaduje pečlivou pozornost stavu zbývajících válců. Pokud je jedna hlaveň opotřebovaná nebo poškozená kvůli společné chybě mazání nebo chlazení, ostatní nemusí být pozadu.

Při objednávání náhradního motocyklového válce vždy ověřte průměr vrtání, rozmístění otvorů pro čepy a uspořádání portů oproti originálu. Na starších kolech nebo modelech s více výrobními variantami se mohou mezi ročníky vyskytovat malé rozměrové rozdíly, kvůli kterým není „kompatibilní“ díl přímo zaměnitelný. Použití čísla dílu OEM jako reference toto riziko eliminuje.

Náklady na opravu mrtvého válce motocyklu: Co očekávat

Cena se velmi liší v závislosti na tom, co skutečně zabilo válec. Rozsah se pohybuje od méně než 20 dolarů za zapalovací svíčku až po několik set dolarů za výměnu plného válce s prací. Následující poskytuje realistický obrázek o tom, kolik různé scénáře oprav skutečně stojí.

Tyto údaje představují typické rozsahy pro jednoválcové nebo jednoduché víceválcové motocykly v nezávislých obchodech. Míra práce prodejce, prémiové nebo obtížně dostupné díly a další poškození zjištěná během demontáže mohou zvýšit náklady. Před autorizací oprav si vždy po diagnostice vyžádejte pevnou cenovou nabídku.

Co se stane, když budete pokračovat v jízdě s mrtvým válcem

Na víceválcovém motocyklu je technicky možné pokračovat v jízdě s jedním mrtvým válcem. Kolo se bude stále pohybovat a zbývající válce udrží motor v chodu. Pokračování v jízdě v tomto stavu však urychluje poškození způsoby, které promění zvládnutelnou opravu v mnohem dražší.

Když jeden válec přestane pálit, nespálené palivo z tohoto válce se může spláchnout do klikové skříně, zředit olej a zhoršit jeho schopnost mazat ložiska motoru a pohyblivé části. U dvoudobých motocyklů znamená mrtvý válec, že ​​motorka stále čerpá olej, ale nespaluje ho při spalování, což může způsobit hromadění bohatých usazenin v klikové skříni. U kapalinou chlazených motorů, mrtvý válec v důsledku poruchy těsnění hlavy znamená, že se chladicí kapalina může dostat do spalovací komory nebo olejových kanálků – další provoz s kontaminovaným olejem způsobí poškození ložisek, které mnohonásobně znásobí náklady na původní opravu.

Kromě mechanického poškození je jízda na motorce s mrtvým válcem nepředvídatelným zážitkem. Dodávka výkonu je nerovnoměrná, kolo vibruje více, než je navrženo, a ovládání může být nekonzistentní. Na jednoválcovém motocyklu mrtvý válec znamená, že motorka prostě nejede – nezbývá, než to vyřešit před další jízdou.

Prevence problémů s válci motocyklu před jejich nastartováním

Většině selhání válců lze předejít důslednou údržbou. Mechanické podmínky, které zabíjejí válce – opotřebované kroužky, rýhované stěny, spálené ventily, zadřené písty – se téměř vždy vyvíjejí postupně a dávají varovné signály, než způsobí úplné selhání. Jejich včasné řešení je mnohem levnější než přestavba po faktu.

• Výměna oleje podle plánu. Čerstvý olej o správné viskozitě udržuje film mezi pístem, kroužky a stěnou válce, který zabraňuje kontaktu kov na kov. Většina motocyklů vyžaduje výměnu oleje každých 3 000 až 6 000 mil, v závislosti na typu motoru a použitém oleji.
• Kontrolujte vůle ventilů v intervalech doporučených výrobcem. Těsné ventily jsou jednou z nejvíce přehlížených příčin předčasného opotřebení válců a ztráty komprese. To platí zejména u vysokootáčkových jednoválcových a paralelně zdvojených motorů.
• Vyměňte zapalovací svíčky dříve, než se zanesou. Zátka, která je po své životnosti, vytváří nedokonalé spalování, které omývá stěny válce nespáleným palivem a znehodnocuje olejový film na povrchu vývrtu.
• Sledujte hladiny chladicí kapaliny u kapalinou chlazených motorů. Přehřátí je jednou z hlavních příčin zdeformovaných hlav, prasklých těsnění a zadřených pístů. Udržujte chladicí kapalinu na správné úrovni a vyměňujte ji v intervalech uvedených v návodu k obsluze.
• Nikdy neignorujte včasné varovné signály. Hrubé volnoběhy, mírné vynechávání při nízkých otáčkách, kontrolka motoru na konkrétní vynechávání zapalování nebo slabá změna tónu výfuku jsou všechny příznaky, které stojí za to okamžitě prozkoumat. To, co začíná jako malé selhání zapalování, může přejít do bodovaného válce, pokud je dostatečně dlouho ignorováno.
• Mimo sezónu kolo řádně skladujte. Palivo zůstalo v karburátorech a vstřikovačích laky a ucpávky. Před dlouhodobým skladováním použijte stabilizátor paliva a krátce běžte motor, aby se rozprostřel palivovým systémem.

Dobře udržovaný motocyklový válec může vydržet po celou dobu životnosti stroje, aniž byste kdy potřebovali více než sadu broušení a kroužků. Motory, které nakonec potřebují výměnu plného válce nebo větší vnitřní zásah, jsou obvykle ty, kterým dochází olej, opakovaně se přehřívají nebo jsou ignorovány při prvních známkách problémů. Důsledná pozornost věnovaná základům zajišťuje, že válec motocyklu dělá přesně to, co dělat má – spolehlivě přeměňuje palivo na pohyb vpřed, míli po míli.
