Můžete vyměnit jeden válec? Průvodce motocyklovým válcem

Můžete vyměnit jednoválec na motocyklu?

Krátká odpověď je ano – můžete vyměnit jeden válec motocyklu, a zejména u jednoválcových motocyklů je to jedna z jednodušších prací na motoru, kterou může zkušený domácí mechanik nebo obchod zastat. Ať už řešíte rýhovaný vývrt, prasklou hlaveň nebo silné opotřebení, které honování již nedokáže opravit, výměna válce je dobře zavedenou cestou opravy. U víceválcových motocyklů platí stejný princip: jednotlivé válce lze vyměnit bez tahání nebo přestavby celého motoru, i když složitost se zvyšuje s počtem zúčastněných válců.

To znamená, že „můžeš“ a „měl bys“ jsou dvě různé otázky. Rozhodnutí vyměnit versus opravit a motocyklový válec závisí na typu poškození, materiálu válce, zda jsou ještě k dispozici nadrozměrné písty a na vašem rozpočtu. Tento průvodce vás provede vším, co potřebujete vědět, než stáhnete hlaveň z kola.

Co je to motocyklový válec a co dělá?

Válec motocyklu — někdy nazývaný válec — je jádrem spalovací komory motoru. Poskytuje utěsněný otvor, ve kterém se píst pohybuje nahoru a dolů a přeměňuje zapalování paliva na mechanický pohyb. U čtyřdobého motoru k tomu dochází jednou za dvě otáčky klikového hřídele. U dvoudobého motoru dochází ke spalování každou jednotlivou otáčkou, čímž dochází k podstatně většímu tepelnému a mechanickému namáhání stěn válců.

Válce jsou obvykle odlévány ze železa nebo hliníku. Litinové válce se při opotřebení snadněji vyvrtávají, protože lze odstranit materiál a zvětšit vrtání, aby se do něj vešly příliš velké písty. Hliníkové válce jsou lehčí a efektivněji odvádějí teplo, ale vyžadují tvrzenou vnitřní výstelku – buď litinové pouzdro nebo povlak Nikasil (nikl-karbid křemíku) – aby přežily tření pohybujícího se pístu. Tento rozdíl je velmi důležitý při rozhodování, zda opravit nebo vyměnit válec.

Jednoválcový motocyklový motor obsahuje právě jeden z těchto sudů, s jedním pístem, jednou sadou kroužků a jednou spalovací komorou. Tato jednoduchost je jedním z důvodů, proč jsou jednoválcová kola dobře známá pro snadnou údržbu: když se něco pokazí, je třeba řešit pouze jeden válec.

Označuje, že válec vašeho motocyklu potřebuje výměnu

Než se pustíte do výměny plného válce, musíte správně diagnostikovat problém. Několik příznaků ukazuje přímo na opotřebení nebo poškození válce a správné diagnostické testy vám mohou říci, zda to opraví broušení, nebo zda je jedinou praktickou možností nová hlaveň.

Ztráta komprese

Kompresní test je první nástroj, po kterém sáhnete. Vyjměte zapalovací svíčku a našroubujte kompresní měřidlo. S plně otevřenou škrticí klapkou protáčejte motor, dokud se údaj na tlakoměru nestabilizuje. Většina zdravých čtyřdobých jednoválcových motorů by měla mít hodnotu mezi 120 a 180 psi, v závislosti na specifikaci výrobce – přesný rozsah najdete v servisní příručce. Hodnota výrazně pod specifikací ukazuje na vnitřní netěsnost.

Pokračujte testem komprese za mokra: stříkněte malé množství motorového oleje do válce otvorem zapalovací svíčky a test opakujte. Pokud komprese stoupne o více než 20 %, pravděpodobným viníkem jsou opotřebované pístní kroužky. Pokud hodnoty zůstávají stejné s olejem i bez oleje, problém spočívá ve ventilech nebo těsnění hlavy – nikoli v samotném vrtání válce.

Poškrábané nebo poškozené stěny válce

Vertikální rýhy na stěnách válce – viditelné jako jasné, paralelní škrábance probíhající nahoru a dolů vývrtem – jsou nejdefinitivnějším indikátorem poškození válce. Bodování je obvykle výsledkem selhání mazání, požití nečistot nebo kolapsu pístního kroužku. Lehké bodování může být někdy řešeno broušením, aby se obnovil vzor šrafování, který kroužky potřebují ke správnému utěsnění. Hluboké rýhování nebo rýhování, které zasahuje skrz povlak Nikasil až k hliníkovému základnímu materiálu, téměř vždy vyžaduje výměnu nebo přímou výměnu válce.

Nadměrné opotřebení vrtání

Po desítkách tisíc kilometrů se dokonce i dobře udržované vrtání válce opotřebovává nad rámec tolerance. Pro měření průměru díry v horní, střední a spodní části zóny pohybu pístu použijte vrtoměr nebo rychloměr s mikrometrem. Porovnejte své míry se specifikací standardního otvoru v servisní příručce. Pokud opotřebení přesahuje servisní limit výrobce – obvykle o 0,05 až 0,10 mm za standardním otvorem u většiny japonských single – válec vyžaduje pozornost.

Viditelné poškození pístu

Poškození pístu a poškození válce jdou často dohromady. Důlky nebo eroze na koruně pístu v důsledku detonace, roztavené oblasti při běhu nebo svislé stopy na plášti od znečištění nečistotami, to vše nasvědčuje tomu, že vývrt byl také poškozen. Při kontrole válce vždy současně vyjměte a zkontrolujte píst.

Trvalá spotřeba oleje nebo modrý kouř

Pokud váš motocykl neustále spaluje olej a z výfuku vychází modrý kouř a nové pístní kroužky to nevyřeší, může být samotné vrtání opotřebené za hranici, kdy mohou kroužky účinně těsnit. Hlaveň, která již není kulatá – stav nazývaný „nekulatý“ – neudrží správné kroužkové těsnění bez ohledu na to, jak nové jsou kroužky.

Oprava nebo výměna: Jak se rozhodnout

Ne každý poškozený válec motocyklu musí být vyměněn. V mnoha případech může být hlaveň obnovena obráběním nebo přeplátováním za zlomek nákladů na nový díl. Klíčovými proměnnými jsou materiál válce, typ povlaku a závažnost poškození.

U litinových válců je osvědčená a nákladově efektivní oprava převrtávání pro přijetí nadměrného pístu – obvykle dostupné v krocích po 0,25 mm, 0,50 mm a 1,00 mm nad zásobou. Vývrt je přesně obroben do kulatého tvaru a poté honován, aby se vytvořila povrchová úprava, kterou kroužky potřebují. Úspora 50 % nebo více oproti nákupu nového válce je reálná, pokud je možné převrtávání.

U hliníkových válců potažených Nikasilem je situace jiná. Jakmile je Nikasil kompromitován, nemůžete jednoduše znovu vyvrtat holý hliník – měkký základní materiál nepřežije bez tvrzené podšívky. Replatingové služby mohou odstranit a znovu aplikovat Nikasil za zhruba 150 až 400 $ na válec, ale pouze v případě, že poškození neproniklo tak hluboko, že je základní hliník konstrukčně narušen. Pokud ano, výměna je jedinou cestou.

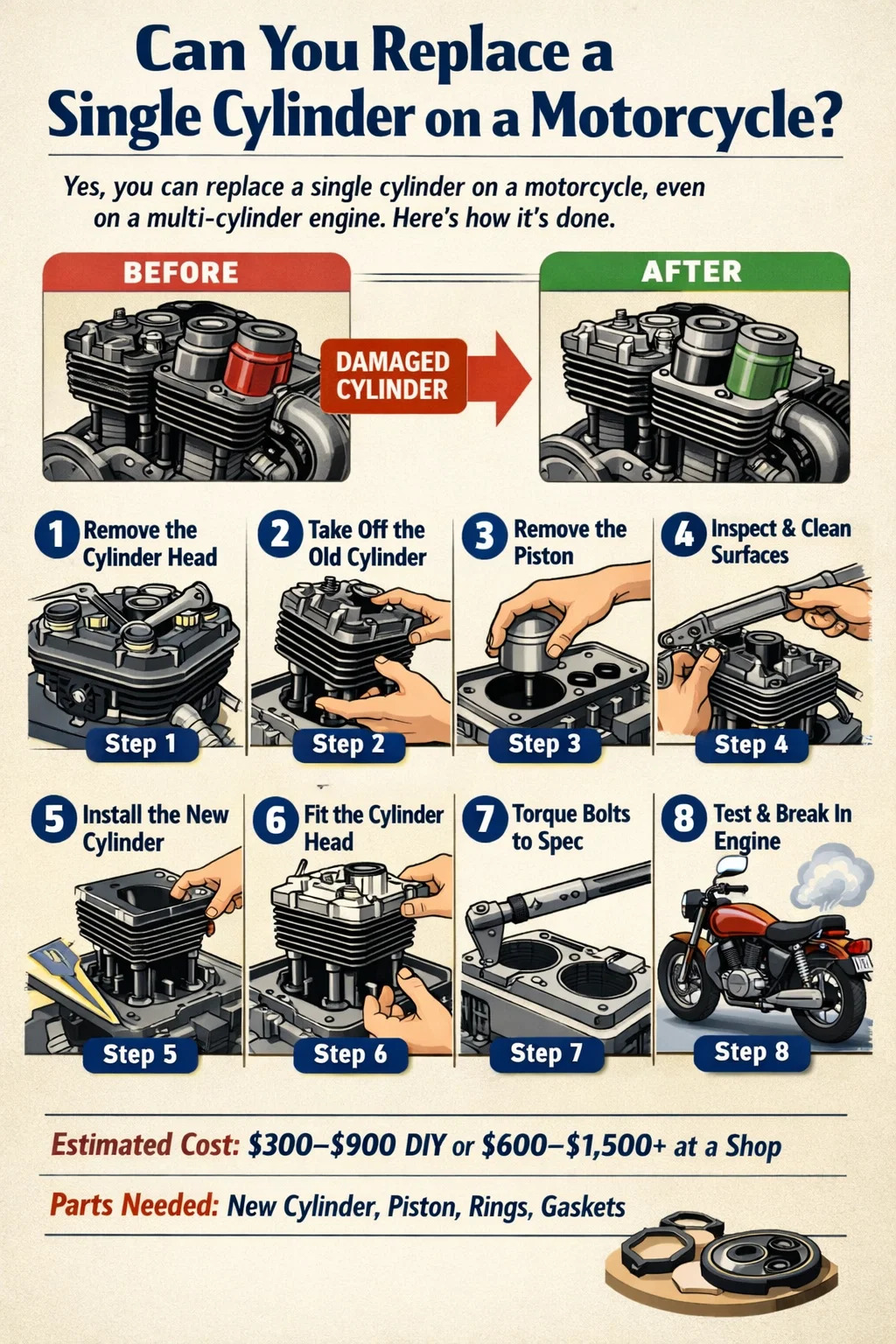

Jak vyměnit válec motocyklu: Přehled krok za krokem

Výměna válce motocyklu – ať už u jednoválcového motoru nebo jednoho válce u víceválcového motocyklu – probíhá ve stejném obecném pořadí. Na jednoválcovém motocyklu je tato práce dostupnější, protože zde nejsou žádné sousední válce, které by bylo možné obejít, což z něj činí realistický projekt pro kompetentního domácího mechanika se správnými nástroji.

Co budete potřebovat

• Servisní příručka specifická pro váš model motocyklu
• Momentový klíč a kompletní sada nástrčných klíčů
• Kompresor pístního kroužku
• Dutinoměr nebo rychloměr s mikrometrem
• Škrabka na těsnění a čisticí rozpouštědlo
• Náhradní válec, těsnění základny a těsnění hlavy
• Nový píst a kroužky přizpůsobené velikosti vrtání náhradního válce
• Motorový olej a chladicí kapalina (pokud je chlazená kapalinou)

Krok 1: Vypusťte kapaliny a připravte motor

Při zcela studeném motoru vypusťte motorový olej. U motocyklů chlazených kapalinou vypusťte i chladicí kapalinu. Je-li to možné, nechte ji přes noc, aby zbytková tekutina úplně vytekla ze všech průchodů. Zajistěte motocykl na středovém stojanu nebo stojanu, aby se nemohl během práce pohybovat.

Krok 2: Demontujte výfukový systém a hlavu válce

Postupně a rovnoměrně povolujte všechny šrouby potrubí sběrače – nikdy neodstraňujte jeden šroub úplně, dokud neuvolníte ostatní, protože to způsobuje nerovnoměrné namáhání hlavy. Demontujte sběrač výfuku. Odpojte všechna elektrická spojení na hlavě (jako je snímač teploty chladicí kapaliny) a poté demontujte šrouby hlavy válců v opačném pořadí, jak je uvedeno ve vaší servisní příručce. Hlavové šrouby na většině singlů jsou odstraněny v křížovém nebo spirálovém vzoru. Zvedněte hlavu a dávejte pozor, abyste ji neupustili na obnažené vrtání válce.

Krok 3: Vyjměte válec

Při vypnuté hlavě je válec držen na místě základními maticemi nebo svorníky zašroubovanými do klikové skříně. Opatrně odstraňte tyto upevňovací prvky a poznamenejte si jejich polohu – na některých motorech jsou čepy různých délek. Zvedněte hlaveň přímo nahoru z pístu. Jakmile se dno hlavně uvolní od pístních kroužků, podepřete píst tak, aby ojnice nenarážela do ústí klikové skříně. Zabalte otvor klikové skříně čistým hadříkem, aby dovnitř nepadaly nečistoty.

Krok 4: Vyjměte píst

Opatrně vyjměte pístní kroužky tak, že je roztáhnete tak, aby sklouzly z korunky – nadměrné roztažení je popraská. Odstraňte pojistné kroužky (pojistné kroužky zápěstního čepu) z otvoru pístního čepu. Ty jsou pod napětím pružiny a mohou létat po dílně, pokud nejsou ovládány. Pomocí nástroje na demontáž pístního čepu nebo vhodného unášeče vytlačte pístní čep a oddělte píst od ojnice. Zkontrolujte malé koncové ložisko (jehlové ložisko v horní části ojnice) a vyměňte je, pokud jsou zde nějaké nerovnosti nebo vůle.

Krok 5: Vyčistěte a zkontrolujte všechny spárované povrchy

Důkladně oškrábejte povrch základny klikové skříně a spodní stranu hlavy válců od veškerého starého materiálu těsnění. Jakékoli zbytky zabrání správnému utěsnění nových těsnění. Pomocí pravítka zkontrolujte dosedací plochu klikové skříně, zda není zdeformovaná. Na hlavě válců vyčistěte spalovací prostor a zkontrolujte, zda kolem sedel ventilů a závitů zapalovacích svíček nejsou praskliny nebo eroze.

Krok 6: Nainstalujte nový válec

Nainstalujte nový píst na ojnici, nasaďte nové pojistné kroužky (nikdy znovu nepoužívejte staré pojistné kroužky – jedná se o bezpečnostní součásti na jedno použití) a nainstalujte nové pístní kroužky, jak je uvedeno v servisní příručce, s mezerami kroužků střídavě ve znázorněných polohách. Nasaďte nové těsnění základny nasucho nebo pomocí tenkého nátěru těsnění podle pokynů výrobce. Stiskněte kroužky pomocí nástroje na stlačování kroužků a poté spusťte válec náhradního válce přímo dolů přes píst. Při spouštění pístu udržujte vrtání dokonale vyrovnané s pístem; násilím pod úhlem rozbijete prstenec.

Krok 7: Namontujte zpět hlavu válce a utáhněte všechny upevňovací prvky

Namontujte nové těsnění hlavy – nikdy znovu nepoužívejte těsnění hlavy. Opatrně spusťte hlavu dolů, ručně zašroubujte všechny šrouby hlavy a poté je utáhněte v několika krocích podle pořadí v servisní příručce. Většina jednoválcových motorů točí šrouby hlavy mezi 25 a 45 Nm v závislosti na velikosti šroubu a konstrukci motoru; váš manuál bude specifikovat přesné číslo. Po utažení utahovacím momentem znovu připojte výfuk, součásti chladicího systému a elektrické spoje. Doplňte olej a chladicí kapalinu.

Krok 8: Rozbití nového válce

Nový motocyklový válec vyžaduje řádnou dobu záběhu, aby pístní kroužky mohly dosedat na stěnu otvoru. Prvních 500 až 1 000 km se vyhněte trvale vysokým otáčkám nebo provozu na plný plyn. Měňte často otáčky motoru a po prvních 100 až 200 km vyměňte olej, abyste vypláchli veškeré kovové částice vzniklé při usazování kroužků. Po prvních několika jízdách zkontrolujte těsnost a po prvním zahřívacím cyklu znovu utáhněte šrouby hlavy, pokud to doporučuje vaše servisní příručka.

Výměna jednoválcového motocyklu na víceválcovém motocyklu

Na motocyklech s paralelním dvojitým, řadovým čtyřem nebo V-twin technicky nahrazujete jeden válec mezi několika – ale tento proces je složitější kvůli omezením balení. U mnoha motocyklů V-twin (běžné u motocyklů typu cruiser) jsou přední a zadní válec jednotlivě přístupné a lze je jeden po druhém vyjmout, což značně zjednodušuje práci ve srovnání s řadovým motorem, kde válce sdílejí jeden odlitek.

U čtyřválcových řadových motorů jsou čtyři válce obvykle vytvořeny jako jeden blok, nikoli jako samostatné sudy. V tomto provedení nemůžete vyměnit pouze jeden válec izolovaně – celý blok musí být odstraněn a vyměněn nebo opraven. Jedná se o zásadně odlišnou práci od výměny samostatné hlavně u jednoválcového motocyklu nebo motocyklu s dvojitým V a bude vyžadovat podstatně více práce a nákladů.

Při výměně jednoho válce ve V-twin nebo podobném provedení, kde existují samostatné hlavně, se vyplatí změřit současně vrtání neporušeného válce. Pokud jsou oba válce podobně opotřebované, výměna pouze jednoho může způsobit, že druhý bude během krátké doby na pokraji poruchy, což vede k druhému kolu mzdových nákladů. Mnoho zkušených mechaniků doporučuje provádět obojí současně, pokud se počet najetých kilometrů nebo úroveň opotřebení nedotčeného válce blíží servisnímu limitu.

Motocykly s jedním válcem: Proč je práce s válcem dostupnější

Jednoválcové motocykly mají dlouhodobou pověst díky mechanické jednoduchosti a nízkým nákladům na údržbu, a to se vztahuje přímo k práci s válcem. S pouze jedním vývrtem, který je třeba řešit, přístup je snadný, díly se snáze získávají a celková práce v dílně zabere méně času.

Servis ventilů u jednoválcového motoru zahrnuje pouze jednu hlavu válců, zatímco V-twin vyžaduje přístup ke dvěma hlavám – přední a zadní – a paralelní čtyři ventily vyžadují práci přes minimálně čtyři ventily, často celkem osm nebo šestnáct. Pro jezdce, který má v úmyslu provádět vlastní údržbu, je výměna válců motocyklu na singlu nejschůdnější verzí této práce.

Náhradní díly pro běžné jednoválcové motocykly – terénní motocykly o objemu 250 ccm až 450 ccm, singly pro dojíždění v řadě 125 ccm až 300 ccm a klasické britské a japonské singly – jsou široce dostupné u dodavatelů náhradních dílů. Sady pístů a kroužků od značek, které se specializují na komponenty motorů pro powersporty, obvykle pokrývají širokou škálu velikostí vrtání a nabízejí standardní i nadrozměrné možnosti, takže je snadné sladit nový píst s převrtaným nebo vyměněným válcem.

Běžné chyby, kterým je třeba se vyhnout při výměně válce motocyklu

I zkušení mechanici se mohou při práci s válci dopustit chyb, které vedou k předčasnému selhání nebo poškození motoru. Toto jsou nejzávažnější chyby, kterých je třeba se vyvarovat:

• Neměřit nový válec před instalací. Dokonce i nový nebo repasovaný válec by měl být před spuštěním motoru změřen, aby se ověřilo, že splňuje specifikaci. OEM díly a náhradní díly nejsou vždy v rámci tolerance ihned po vybalení.
• Opětovné použití pojistných kroužků. Pojistné kroužky pístního čepu jsou díly na jedno použití. Použitý pojistný kroužek, který se uvolní uvnitř motoru, zničí vrtání a píst během několika sekund. Vždy nasaďte nové.
• Nesprávná mezera mezi kroužky. Před montáží zkontrolujte koncovou mezeru každého pístního kroužku v otvoru. Pokud je mezera příliš malá, konce kroužků se při zahřátí a roztažení válce k sobě srazí, což způsobí prasknutí kroužku nebo rýhování vývrtu. Pokud je příliš velký, komprese bude špatná.
• Nesprávná sekvence nebo hodnoty točivého momentu. Existuje sekvence točivého momentu šroubu hlavy, aby se upínací zatížení rovnoměrně rozložilo na těsnění hlavy. Přeskočení sekvence nebo přetočení může způsobit deformaci hlavy nebo nerovnoměrné rozdrcení těsnění, což vede k prasknutí těsnění hlavy krátce po opětovné montáži.
• Nečistoty v klikové skříni. Pokud necháte klikovou skříň otevřenou, aniž byste ji zakryli během práce, může do ní spadnout písek, materiál těsnění nebo hardware. Jakékoli nečistoty, které se dostanou do olejových kanálů nebo klikové hřídele, mohou způsobit katastrofální poškození na spodním konci.
• Přeskočení doby záběhu. Instalace nového válce a okamžitá jízda na plný plyn zabrání správnému usazení kroužků a může způsobit rýhu nového otvoru během prvních několika hodin provozu.

Výměna válce vs. výměna motoru: Kdy má větší smysl vyměnit celý motor?

Někdy se ekonomika výměny válců nakloní ve prospěch prostého nákupu použitého náhradního motoru. Pokud spodní konec motoru (klikový hřídel, ojniční ložiska, převodovka) také vykazuje opotřebení, utrácet několik stovek dolarů za práci na válci, aby krátce poté selhal spodní konec, nedává finanční smysl.

Obecně platí: pokud se náklady na výměnu válce – díly plus práce – blíží nebo překračují 60 až 70 % nákladů na použitý motor, o kterém se ví, že je dobrý, a zbytek motoru nebyl nedávno zkontrolován nebo servisován, stojí za zvážení výměna použitého motoru. Přitažlivost úplné výměny motoru spočívá v tom, že víte, že vše uvnitř fungovalo a je v konzistentním stavu, zatímco cílená oprava válce může po otevření motoru odhalit další problémy.

To znamená, že použitý motor nese své vlastní neznámé. Bez testu komprese, testu úniku a analýzy oleje na dárcovském motoru před nákupem vyměňujete jednu sadu nejistot za druhou. Mnoho jezdců dává přednost transparentnosti opravy známého motoru s diagnostikovanými problémy před instalací použité jednotky s neznámou historií.

Kolik stojí výměna válce motocyklu?

Náklady se značně liší v závislosti na typu válce, značce a modelu motocyklu, na tom, zda se používají díly OEM nebo aftermarket a zda se práce provádí vlastními rukama nebo v obchodě. Níže uvedená tabulka uvádí reálné cenové rozpětí pro nejběžnější scénáře:

U typického malého až středně velkého jednoválcového motocyklu se celkové náklady na výměnu válce vlastními silami – včetně nové hlavně, sady pístů, sady těsnění a nových pojistných kroužků – obvykle pohybují mezi 200 a 600 $ na díly, v závislosti na tom, zda si vyberete originální díly nebo kvalitní náhradní díly. Práce v dílně pro kompletní práci na jednoválcovém motoru obvykle trvá tři až šest hodin, za ceny v dílně, které se běžně pohybují od 80 do 130 USD za hodinu, což činí náklady pouze na práci zhruba 240 až 780 USD.

Výběr mezi OEM a náhradními díly pro motocyklové válce

OEM válce jsou vyráběny podle stejných specifikací jako originální díl a budou sedět a fungovat přesně tak, jak byly navrženy. Pro současné sériově vyráběné motocykly, které jsou stále v záruce, nebo pro vysoce výkonné motocykly, kde jsou tolerance těsné, je OEM bezpečnější volbou. Hlavní nevýhodou je cena – válce OEM mohou být výrazně dražší než alternativy na trhu s náhradními díly a pro starší nebo ukončené modely nemusí být díly OEM k dispozici vůbec.

Poprodejní sady válců a pístů od renomovaných dodavatelů dílů pro powersporty jsou dobře zavedenou alternativou a pokrývají širokou škálu motocyklů. U mnoha běžných jednoválcových terénních a dojíždějících kol zahrnují náhradní pístové sady píst, kroužky, zápěstní kolíky, pojistné kroužky a někdy i válec – za výrazně nižší cenu než OEM. Kvalita se u různých značek na trhu s náhradními díly liší, takže se vyplatí ověřit, zda má dodavatel záznam o vašem konkrétním motoru, než se zaváže k nákupu.

Jedna praktická poznámka: při objednávání válce s náhradními díly ověřte průměr vrtání, rozmístění otvorů pro čepy a uspořádání portů oproti originálu – zejména u starších nebo méně běžných motocyklů, kde mohlo existovat více produkčních variant. Použitím OEM čísla dílu jako reference při objednávání aftermarketu zajistíte, že dostanete přímou náhradu, nikoli blízkou, ale ne zcela kompatibilní součást.
